TP Kabelmeterware

Draka - UC900 SS23 Cat.7 S/FTP 2x4P LSHF-(FR)

P/N: UC900-SS23-2x4P

Beschreibung

Draka - CU S/FTP Anschluss-, und Verbindungskabel. Kategorie 7 mit einem Außendurchmesser 7,5/15,0 mm und dem Gewicht von 150 kg/km. CU-Zahl ist gleich 76 und Zugkraft liegt bei 680N.

Technische Daten

Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM

Geltende Normen
EN 50173-1; EN 50288-4-1
ISO/IEC 11801; IEC 61156-5

Flammwidrigkeit
LSHF (FRNC): IEC 60332-1; IEC 60754-2; IEC 61034
LSHF-FR (FRNC-C): zusätzlich IEC 60332-3-24

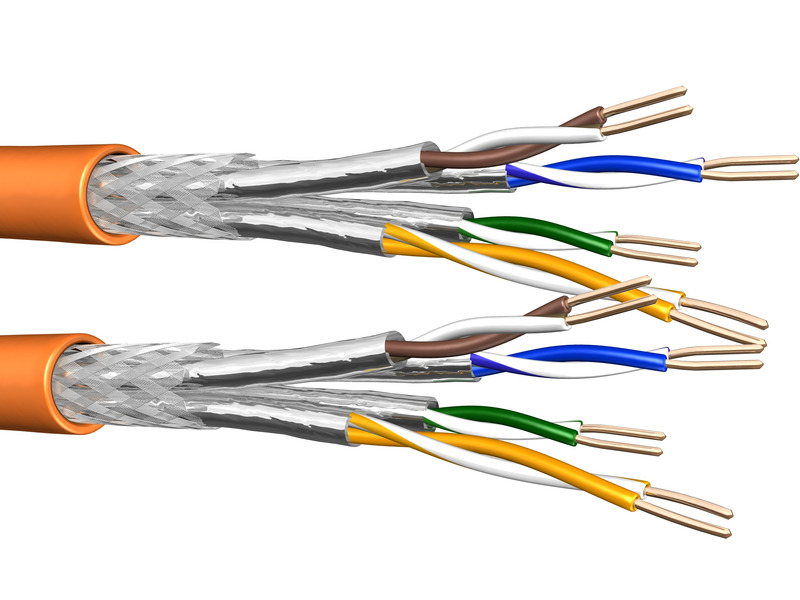

Kabelaufbau:
Leiter Cu-Draht, blank Ø 0,56 mm (AWG 23)
Isolierung Foam-Skin Polyethylen, Ø 1,4 mm
Verseilung 2 Adern zum Paar
Paarabschirmung Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 4 Paare (PiMF) zur Seele
Gesamtschirm Cu-Geflecht verzinnt
Schutzmantel LSHF, orange RAL 2003

Mechanische Eigenschaften:
Minimale Biegeradien ohne Zugbelastung
 ≥ 30 mm
  mit Zugbelastung ≥ 60 mm
Betriebstemperaturenbereich
 Ruhend
 -20°C bis zu +60°C
  Bewegt 0°C bis zu +50°C

Elektrische Eigenschaften: bei 20°C
Schleifenwiderstand   ≤ 150 Ω/km
Widerstandsunsymmetrie   ≤ 2%
Isolationswiederstand (500V) ≥ 5000 MΩ*km
Kapazität bei 800 Hz Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤ 1500 pF/km
Wellenwiderstand (1-100) MHz (100 ± 5) Ω
  (100-250) MHz (100 ± 10) Ω

(250-600) MHz
 (100 ± 15) Ω
Relative Ausbreitungsgeschwindigkeit   ca. 79%
Signallaufzeit   ≤ 425 ns/100m
Laufzeitunterschied   ≤ 9ns/100m
Prüfspannung (DC, 1min) Ader/Ader und Ader/Schirm 1000 V
Kopplungswiderstand bei 1 MHz 5 mΩ/m
  bei10 MHz 5 mΩ/m


bei 30 MHz

 10 mΩ/m
  bei 100 MHz 20 mΩ/m
Kopplungsdämpfung   85 dB

Elektrische Daten (nominal): gem. Cat.7 (bei 20°C)
f


MHZ		 Dämpfung


dB/10m		 NEXT


dB		 PS-
NEXT

dB		 ACR


dB/100m		 PS-ACR


dB/100m		 ELFEXT


dB/100m		 PS-
ELFEXT

dB/100m		 Rückfluss-
dämpfung

dB
1,0 1,8 100 97 98 95 105 105 -
4,0 3,4 100 97 97 94 105 102 27
10,0 5,4 100 97 95 92 97 94 30
16,0 6,8 100 97 93 90 93 90 30
20,0 7,7 100 97 92 89 91 88 30
31,2 9,6 100 97 90 87 87 84 30
62,5 13,7 100 97 86 83 81 78 30
100,0 17,4 100 97 83 80 77 74 30
125,0 19,5 95 92 75 72 75 72 26
155,5 21,9 94 91 72 69 73 70 26
175,0 23,3 93 90 70 67 72 69 25
200,0 25,0 92 89 67 64 71 68 25
250,0 28,1 90 87 62 59 69 66 24
300,0 30,9 89 86 58 55 67 64 24
450,0 38,3 87 84 48 45 64 61 23
600,0 44,8 85 82 40 37 61 58 22
750,0 52,0 83 80 31 28 59 56 21
900,0 59,4 82 79 23 20 58 55 20
1000,0 63,1 80 77 17 14 57 54 20
Art.-Nr. Beschreibung
UC900-SS23-2x4P     Draka - UC900 SS23 Cat.7 S/FTP 2x4P LSHF-(FR)
