Draka - UC300 24 Cat.5e U/UTP 2x4P (LSHF)

P/N: UC300-24-2x4P

Beschreibung

Draka - CU U/UTP Anschluss-, und Verbindungskabel. Kategorie 5e mit einem Außendurchmesser 5/10mm und dem Gewicht von 72 kg/km. CU-Zahl ist gleich 35 und Zugkraft liegt bei 160N.

Technische Daten

Einsatzgebiete
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10 Base-T; 100 Base-T; 1000 Base-T ;
IEEE 802.5 16 MB ; ISDN ; TPDDI ; ATM

Geltende Normen
EIA/TIA 568A;
ISO/IEC 11801 2nd ed.; IEC 61156-5
EN 50173-2nd ed.; EN 50288-3-1

Flammwidrigkeit
PVC: IEC 60332-1;
LSHF (FRNC): IEC 60332-1; 60754-2; IEC 61034;

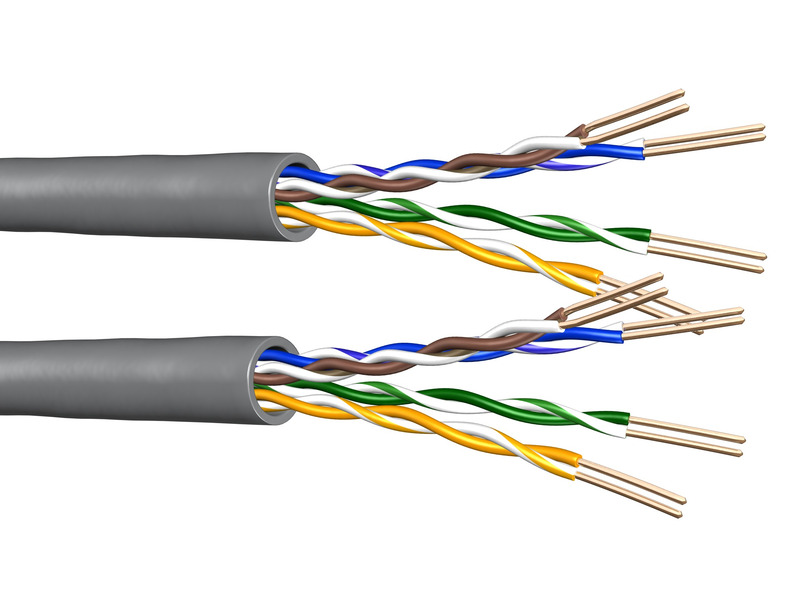

Kabelaufbau:
Leiter Cu-Draht, blank Ø 0,5 (AWG24)
Isolierung Polyethlen, Ø 0,9 mm
Verseilung 2 Adern zum Paar
Seelenbewicklung 4 Paare zur Seele
Schutzmantel PVC oder LSHF(FRNC), grau RAL 7035
Duplexmantel: zwei Kabel parallel mit Trennsteg

Mechanische Eigenschaften:
Minimale Biegeradien ohne Zugbelastung
 ≥ 20 mm
  mit Zugbelastung ≥ 40 mm
Betriebstemperaturenbereich Ruhend
 -20°C bis zu +60°C
  Bewegt 0°C bis zu +50°C

Elektrische Eigenschaften: bei 20°C
Schleifenwiderstand   ≤ 192 Ω/km
Widerstandsunsymmetrie   ≤ 2%
Isolationswiederstand (500V) ≥ 2000 MΩ*km
Kapazität bei 800 Hz Nom. 48 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤ 1500 pF/km
Wellenwiderstand (1-100) MHz (100 ± 15) Ω
Relative Ausbreitungsgeschwindigkeit   ca. 67%
Signallaufzeit   ≤ 535 ns/100m
Laufzeitunterschied   ≤ 20ns/100m
Prüfspannung
Ader/Ader		 (DC, 1min)
 1000 V
Kopplungsdämpfung   ≥ 40 dB

Elektrische Daten (nominal): gem. Cat.7 (bei 20°C)

f


MHZ

 Dämpfung


dB/100m		 NEXT


dB		 PS-
NEXT

dB		 ACR


dB/100m

PS-ACR


dB/100m

 ELFEXT


dB/100m		 PS-
ELFEXT

dB/100m		 Rückfluss-
dämpfung

dB
1,0 1,9 71 68 69,1 66,1 68 65 20
4,0 3,7 62 59 58,3 55,3 56 53 23
10,0 6 56 53 50 47,0 48 45 25
16,0 7,6 53 50 45,4 42,4 44 41 25
20,0 8,5 51 48 42,5 39,5 42 39 25
31,2 10,7 49 46 38,3 35,3 38 35 24
62,5 15,7 44 41 28,3 25,3 32 29 22
100,0 19,8 41 38 21,2 18,2 28 25 20
125,0 22,3 40 37 17,7 14,7 26 23 19
155,5 24,2 38 35 13,8 10,8 24 21
175,0 25,7 37 34 11,3 8,3 23 20
200,0 27,5 36 33 8,5 5,5 22 19
250,0 29,5 35 32 5,8 2,8 20 17
300,0 32,0 34 31 2,0 -1,0 16 13
Art.-Nr. Beschreibung
UC300-24-2x4P     Draka - UC300 24 Cat.5e U/UTP 2x4P (LSHF)
