tML® - LWL Module MPO/MTP® 5TE

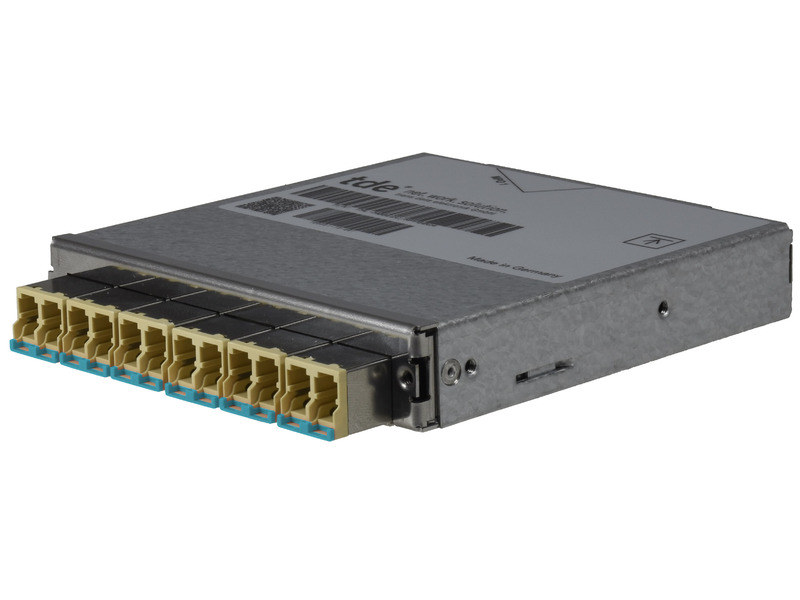

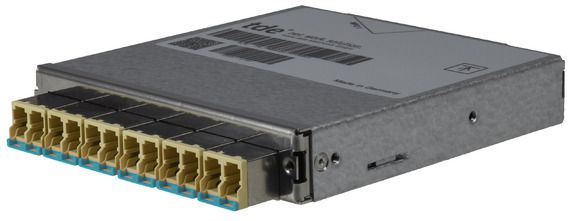

tML® - LWL Modul 5TE schwarz MPO/MTP® m. Pins/6x E2000 Compact 50/125µ OM3
P/N: TML-T06E2C/MPP50G3S
Beschreibung
Das tML® – LWL Modul 5TE MPO/MTP® ist für den Einbau im 3HE tML® - Modulträger (für 17 x Module) vorgesehen.
Technische Daten
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3,5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0,2µm und die aller Fasern 0,3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Gehäuse: | Stahlblech verzinkt |
| Frontplattenfarbe: | schwarz |
| Eingang: | 1 x MPO/MTP® Male Kupplungen (schwarz) rückseitig |
| Ausgang: | 6 x E2000 Compact Kupplungen (schwarz/aqua) frontseitig |
| Tests: |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
|
|
QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
| Faser | Typ | Wellenlänge | IL (dB) typisch | IL (dB) maximal | RL (dB) minimal |
|---|---|---|---|---|---|
| 50/125µ OM3 | E2000 | 850nm | ≤ 0,20 | 0,40 | 30 |
| 50/125µ OM3 | MPO/MTP® | 850nm | ≤ 0,30 | 0,45 | 20 |
| 50/125µ OM3 | Modul | 850nm | ≤ 0,35 | 0,45 | 20 |
