tML® - LWL Module MPO/MTP®

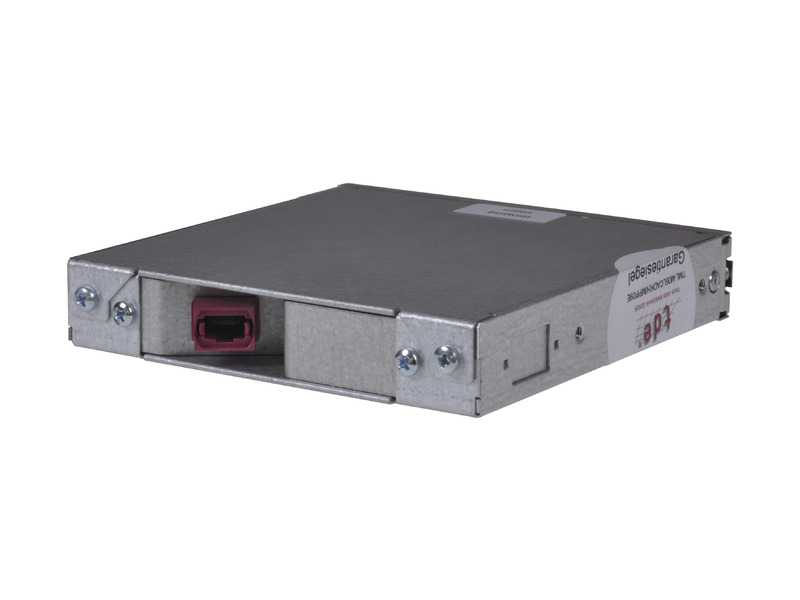

tML® - LWL Modul MPO/MTP® m. Pins/6x E2000 Compact 50/125µ OM4
P/N: TML-M06E2C/MPP50G4
Hinweis: beachten Sie die Farbangaben in der Artikelbeschreibung
tML® - LWL Modul MPO/MTP® m. Pins/6x E2000 Compact 50/125µ OM4
Beschreibung
Das tML® – LWL Modul MPO/MTP® ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen.
Technische Daten
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3,5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0,2µm und die aller Fasern 0,3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Gehäuse: | Stahlblech verzinkt |
| Frontplattenfarbe: | Edelstahl |
| Eingang: | 1x MPO/MTP® Male |
| Ausgang: | 6x LWL-Ports E2000 Compact |
| Zugentlastung: | über Gehäuse |
| Tests: |
Interferometermessung, OTDR Messung und visuelle Endkontrolle |
| Faser | Typ | Wellenlänge | IL (dB) typisch | IL (dB) maximal | RL (dB) minimal |
|---|---|---|---|---|---|
| 50/125µ OM4 | E2000 | 850nm | ≤ 0,10 | 0,25 | 35 |
| 50/125µ OM4 | MPO/MTP® | 850nm | ≤ 0,17 | 0,35 | 25 |
| 50/125µ OM4 | Modul | 850nm | ≤ 0,20 | 0,35 | 25 |
