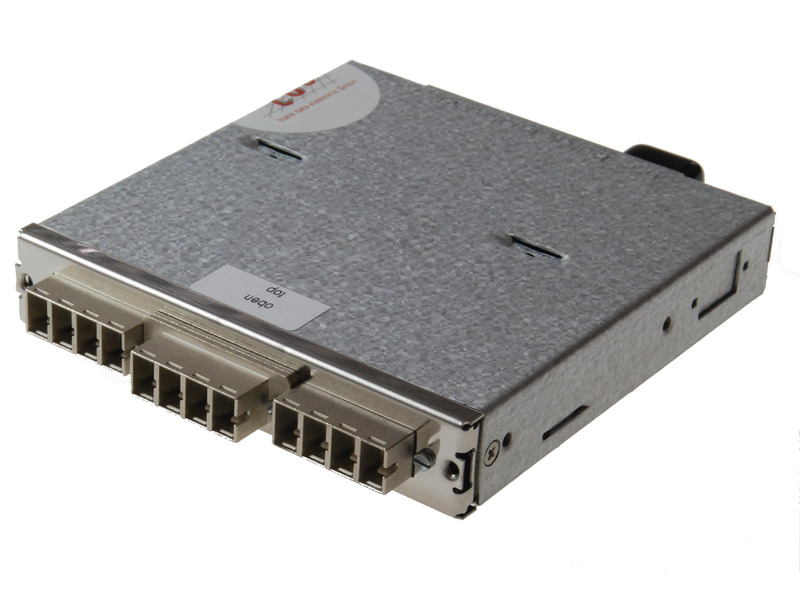

tML® - LWL Module MPO/MTP®

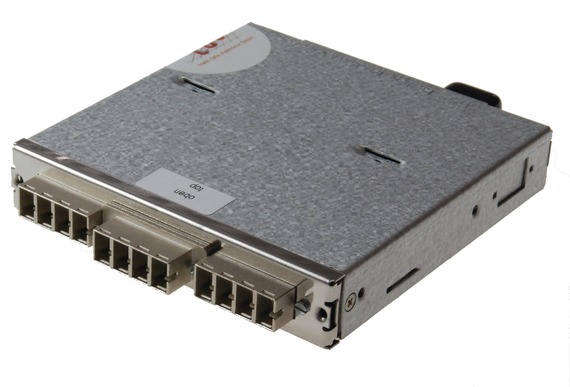

tML® - LWL Modul 2x MPO/MTP® m. Pins/3x URM K8/K8 APC 9/125µ OS2
P/N: TML-M03URM8A/MPP09E
tML® - LWL Modul 2x MPO/MTP® m. Pins/3x URM K8/K8 APC 9/125µ OS2
Beschreibung
Das tML® – LWL Modul MPO/MTP® ist für den Einbau im 1HE tML® - Modulträger (für 8 x Module) vorgesehen.
Technische Daten
Die Endflächen der Steckverbinder sind mittels Lasercleaving und Maschinenpolitur optimiert. Die MPO/MTP® Stecker besitzen einen definierten Faserüberstand von 1 - 3,5µ. Die Max. Höhendifferenz benachbarter Fasern beträgt 0,2µm und die aller Fasern 0,3µm. Alle Systemkomponenten (Module, Trunkkabel und Patchkabel) sind zur Erreichung der Performance speziell aufeinander abgestimmt. Das Modul ist beschriftet mit fortlaufender Seriennummer und Artikelnummer. Die Module sind ROHS-konform.
| Gehäuse: | Stahlblech verzinkt |
| Frontplattenfarbe: | Edelstahl |
| Eingang: | 2 x MPO/MTP® Male Kupplungen (schwarz) rückseitig |
| Ausgang: | 3 x URM K8/K8 Kupplungen (Metall) frontseitig |
| Tests: |
Interferometermessung, Einfüge- und Rückflußdämpfungsmessungen und visuelle Endkontrolle; alle Messwerte sind elektronisch abrufbar |
|
|
QS-Managementsystem nach ISO 9001, ISO 14001 und TL 9000 |
| Faser | Typ | Wellenlänge | IL (dB) typisch | IL (dB) maximal | RL (dB) minimal |
|---|---|---|---|---|---|
| 9/125µ OS2 | MPO/MTP® APC | 1550nm | ≤ 0,10 | 0,45 | 65 |
| 9/125µ OS2 | URM K8/K8 APC | 1300nm | ≤ 0,15 | 0,29 | 70 |
| 9/125µ OS2 | Modul | 1550nm | ≤ 0,30 | 0,50 | 65 |
